Máy đo tín hiệu cáp quang OTDR AFL Noyes OFL-280

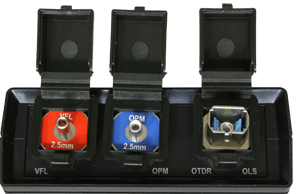

Máy đo tín hiệu cáp quang OTDR Noyes OFL 280 là thiết bị đo tích hợp 4 chức năng trong một sản phẩm bao gồm đo OTDR, power meter, light sources, visual fault locator, đo sợi quang sống, đo mạng PON . Đi kèm với các cổng đo adaptor thông dụng FC, SC, ST, LC . Vùng chết suy hao tại 4,5m và sự kiện 0,8m

may-do-otdr-cap-quang-Noyes-OFL-250      máy đo afl OFL noyes 280

Chức năng đo OTDR – đo điểm lỗi và suy hao điểm lỗi

Loại phát quang

Chuẩn an toàn:

Loại sợi quang

Bước sóng làm việc:

Event Dead Zonetd>

Attenuation Dead Zone

Độ rộng xung:

Phạm vi đo khoảng cách:

Điểm dữ liệu: td>

Khoảng điểm dữ liệu:

Group Index of Refraction (GIR)

Độ chính xác đo khoảng cách (m)

Định dạng files kết quả đo:

Bộ nhớ:

Giao tiếp với PC

PON OTDR Modes

Standard OTDR Modes

–          Laser

–          Class I FDA 21 CFR 1040.10 and 1040.11, IEC 60825-1: 2007-03

–          Single – mode

–          1310/1490/1550 ; 1310/1550/1625; 1310/1550 tương ứng với từng module đo

–          0.8 m

–          3.5m – 4.5mtd>

–          5, 10, 30, 100, 300 ns, 1, 3, 10 μs

–          250 m to 240 km

–          Lên tới 30,000

–          5.0 cm (range 1.5 km)

–          1.4000 to 1.6000

–          ± (1 + 0.005% x distance + data point spacing)

–          Bellcore GR-196 V.1.1

–          Internal memory (>1000 traces)

–          USB cable

–          FTTx – PON Construction, FTTx – In Service

–          Full Auto, Expert, Real Time

Chức năng đo công suất quang
Bước sóng được căn chỉnh

Loại đầu dò

Phạm vi đo

Đơn vị đo

Tone Detect Range

Độ chính xác

Emitter Type

Loại sợi quang

–          1310, 1490, 1550, 1625, 1650 nm

–          InGaAs

–          23 to – 50 dBm

–          dB, dBm or Watts

–          3 to -35 dBm

–          ± 0.25 dB

–          Class I FDA 21 CFR 1040.10 and 1040.11, IEC 60825-1: 2007-03

–          Single-mode

Chức năng phát nguồn sáng quang
Bước sóng(nm)

Internal Modulation

Emitter Type

Safety Class

–          1310, 1490, 1550

–          1 kHz, 2 kHz, CW

–          Laser

–          Class II FDA 21 CFR 1040.10 and 1040.11,IEC 60825-1: 2007-03

Chức năng phát ánh sáng đỏ
Output Power (nominal) 0.8 mW into single-mode fiber

Tài liệu đính kèm máy đo OFL-280 của hãng cáp quang Noyes/ Mỹ . Sản xuất tại LITHUNIA/ Bắc Âu



OFL-280-noyes-otdr
