JW3304A mini OTDR máy đo lỗi sợi cáp quang

JW3304A Fiber Ranger là thiết kế mới nâng cấp từ model JW3304N , hỗ trợ cài đặt đo kiểm mạng cáp quang và bảo trì mạng lưới. Thiết bị có thể phát hiện lỗi sợi quang chính xác và nhanh chóng, sử dụng JW3304A giúp người dùng tiết kiệm chi phí, kinh tế hơn thay vì dùng OTDR

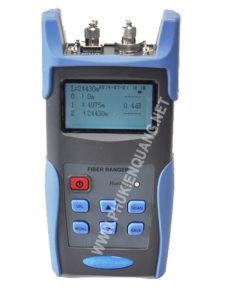

máy đo otdr 3304N

Đặc điểm chính

+ Dễ dàng phát hiện chính xác vị trí, lỗi sợi quang

+ Tự đông phân tích sự kiện/ biến cố phản xạ và suy hao

+ Tích hợp chức năng Visual Fault Locator

+ Tự động điều chỉnh độ rộng xung để vận hành đúng, thuận tiện cho người sử dụng

+ Khả năng lưu trữ 2500 kết quả đo

Chi tiết kĩ thuật

Model Máy đo lỗi sợi quang JW3304A

xuất xứ: Trung Quốc

Bước sóng hoạt động



1550 ± 20
Đường kính sợi quang 9/125 um
Loại đầu nối connector FC/PC
Loại cảm biến dò InGaAs APD
Độ rộng xung InGaAs APD
Loại cảm biến dò Tự động điều chỉnh
Khoảng cách tối đa đo được(km) 60KM
Khoảng cách chính xác (Sự kiện phản xạ)(m)± (3m + 2*10^-4 * distance)
Biến cố sự kiện (m) 15m
Nguồn cung cấp AA,3pcs
Thời gian hoạt động của pin >2500
VFL công suất phát (mW) > 1 mW
Khả năng lưu trữ 2000
Thời gian tự động tắt (min) 10
Nhiệt độ hoạt động (℃) -5 ~ 40
Nhiệt độ lưu trữ(℃) -10 ~ 70
Đường kính (mm) 175*90*44.5
Trọng lượng (g) 278

Lưu ý*:

① Khoảng cách tối đa đo được 60KM nghĩa là JW3304A có thể phát hiện sự cố phản xạ, mà suy hao >1dB trong 60km của dải động (dynamic range); Đối với biến cố không có phản xạ khoảng cách phát hiện lỗi sợi quang là 40km(>1dB).

② Khoảng cách chính xác phụ thuộc vào độ dài cần đo, nếu khoảng cách đo là 30km thì sai số trong khoảng ±(3m + 2*10^-4 * 30*10^-3)= ±9m。

④ Tự động tắt là khoảng 10 phút, nếu fiber ranger được bật và không hoạt động trong vòng 10 phút, thiết bị sẽ tự động turn off. Nếu bật thiết bị lên 30s và không vận hành, đèn báo sáng sẽ tắt, lúc này kĩ sư nhấn bất kì phím nào để hoạt động trở lại

⑤ Dữ liệu được lưu trữ trong máy theo định dạng ngày và số date&No, người sử dụng sẽ biết chính xác để kiểm tra dữ liệu

⑥ Trọng lượng 278g không có Pin, tùy theo khách hàng yêu cầu chúng tôi sẽ tùy biến thêm bước sóng đo

Tóm lại máy đo lỗi sợi cáp quang là dụng cụ không thể thiếu trong quá trình đo kiểm, bảo trì mạng hệ thống cáp quang đi cùng với máy hàn cáp quang
